DIN 69871 Face Mill Holders

Name: DIN 69871 Face Mill Holders
Brand: Shandong Jinjie Machinery Co., Ltd.
Availability: InStock

Il portautensili per fresa frontale DIN 69871 è un dispositivo utilizzato per fissare una fresa frontale a una macchina utensile. È conforme allo standard DIN 69871, che garantisce la compatibilità con diverse fresatrici. Il portautensili è dotato di una flangia che blocca saldamente la fresa frontale, riducendo al minimo l'eccentricità e garantendo lavorazioni precise e accurate. I portautensili per fresa frontale DIN 69871 sono ampiamente utilizzati nelle operazioni di fresatura CNC e negli ambienti di produzione in cui sono essenziali elevata precisione e velocità. Sono disponibili in diverse misure per adattarsi a diverse frese frontali.

Il portautensili per fresatura frontale BT-Face è un tipo di portautensili utilizzato specificamente per le frese frontali.

1. Buona rigidità.

2. Elevata efficienza di taglio.

3. Funzionamento pratico.

Acquista DIN 69871 Face Mill Holders 



Disegno tecnico del supporto per fresa frontale DIN 69871

Supporti per mulini a faccia

Raffreddamento

Installazione

Struttura del prodotto

Portautensili Sk30 BRIGHT-TOOLS

Portautensili per fresa frontale del portautensili Sk50

Installazione del supporto Sk40

Struttura del prodotto del mandrino a pinza Sk

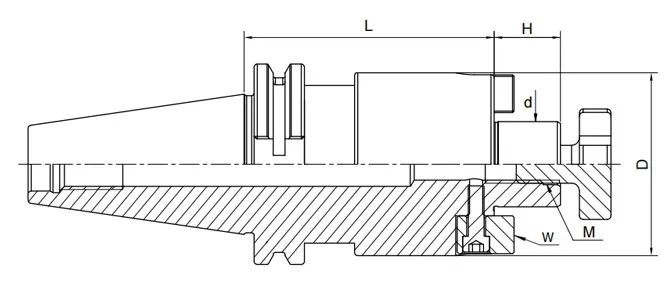

SPECIFICHE DEL PORTA FRESA FRONTALE DIN 69871

Misurare	D	D	L	H	M	W
SK30-FMB16-40	16	38	40	17	M8	8
SK30-FMB22-40	22	48	40	19	M10	10
SK30-FMB27-50	27	58	50	21	M12	12
SK30-FMB32-50	32	78	50	24	M16	14

SK40-FMB16-35	16	38	35	17	M8	8
SK40-FMB22-35	22	48	35	19	M10	10
SK40-FMB27-40	27	58	40	21	M12	12
SK40-FMB32-50	32	78	50	24	M16	14

SK40-FMB16-100	16	38	100	17	M8	8
SK40-FMB22-100	22	48	100	19	M10	10
SK40-FMB27-100	27	58	100	21	M12	12
SK40-FMB32-100	32	78	100	24	M16	14

SK40-FMB16-160	16	38	160	17	M8	8
SK40-FMB22-160	22	48	160	19	M10	10
SK40-FMB27-160	27	58	160	21	M12	12
SK40-FMB32-160	32	78	160	24	M16	14

SK40-FMB16-200	16	38	200	17	M8	8
SK40-FMB22-200	22	48	200	19	M10	10
SK40-FMB27-200	27	58	200	21	M12	12
SK40-FMB32-200	32	78	200	24	M16	14

SK40-FMB22-250	22	48	250	19	M10	10
SK40-FMB27-250	27	58	250	21	M12	12
SK40-FMB32-250	32	78	250	24	M16	14

SK40-FMB22-300	22	48	300	19	M10	10
SK40-FMB27-300	27	58	300	21	M12	12
SK40-FMB32-300	32	78	300	24	M16	14

SK50-FMB16-35	16	38	35	17	M8	8
SK50-FMB22-35	22	48	35	19	M10	10
SK50-FMB27-40	27	58	40	21	M12	12
SK50-FMB32-50	32	78	50	24	M16	14

SK50-FMB16-100	16	38	100	17	M8	8
SK50-FMB22-100	22	48	100	19	M10	10
SK50-FMB27-100	27	58	100	21	M12	12
SK50-FMB32-100	32	78	100	24	M16	14

SK50-FMB16-160	16	38	160	17	M8	8
SK50-FMB22-160	22	48	160	19	M10	10
SK50-FMB27-160	27	58	160	21	M12	12
SK50-FMB32-160	32	78	160	24	M16	14

SK50-FMB16-200	16	38	200	17	M8	8
SK50-FMB22-200	22	48	200	19	M10	10
SK50-FMB27-200	27	58	200	21	M12	12
SK50-FMB32-200	32	78	200	24	M16	14

SK50-FMB22-250	22	48	250	19	M10	10
SK50-FMB27-250	27	58	250	21	M12	12
SK50-FMB32-250	32	78	250	24	M16	14

SK50-FMB22-300	22	48	300	19	M10	10
SK50-FMB27-300	27	58	300	21	M12	12
SK50-FMB32-300	32	78	300	24	M16	14

SK60-FMB22-100	22	48	100	19	M10	10
SK60-FMB27-100	27	58	100	21	M12	12
SK60-FMB32-100	32	78	100	24	M16	14
SK60-FMB22-150	22	48	150	19	M10	10

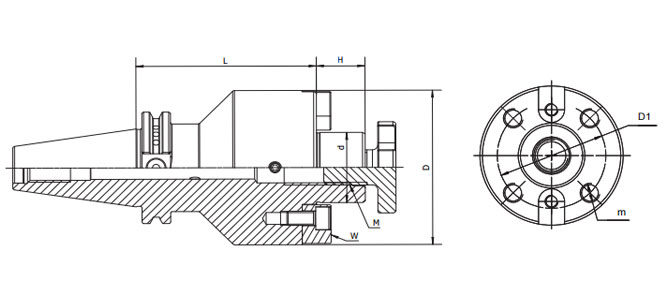

Size	d	D	D1	L	H	M	m	W
SK40-FMB40-50	40	88	66.7	50	27	M20	M12	16
SK40-FMB40-100	40	88	66.7	100	27	M20	M12	16
SK40-FMB40-160	40	88	66.7	160	27	M20	M12	16
SK40-FMB40-200	40	88	66.7	200	27	M20	M12	16
SK40-FMB40-250	40	88	66.7	250	27	M20	M12	16
SK40-FMB40-300	40	88	66.7	300	27	M20	M12	16
SK50-FMB40-50	40	88	66.7	50	27	M20	M12	16
SK50-FMB40-100	40	88	66.7	100	27	M20	M12	16
SK50-FMB40-160	40	88	66.7	160	27	M20	M12	16
SK50-FMB40-200	40	88	66.7	200	27	M20	M12	16
SK50-FMB40-250	40	88	66.7	250	27	M20	M12	16
SK50-FMB40-300	40	88	66.7	300	27	M20	M12	16

SK60-FMB40-100	40	88	66.7	100	27	M20	M12	16
SK60-FMB60-75	60	129	101.6	75	27	M30	M16	25.4
