DIN 69871 ER Collet Chuck with UM Nut

Name: DIN 69871 ER Collet Chuck with UM Nut
Brand: Shandong Jinjie Machinery Co., Ltd.
Availability: InStock

Il mandrino portautensili DIN 69871 ER con dado UM è un tipo di portautensili utilizzato per bloccare gli utensili da taglio in diverse operazioni di fresatura e foratura. È progettato per alloggiare pinze ER, che forniscono un'elevata forza di serraggio per garantire che l'utensile da taglio rimanga saldamente in posizione durante la lavorazione. Il sistema di dado UM consente cambi utensile rapidi e semplici senza bisogno di attrezzi aggiuntivi. Il mandrino portautensili DIN 69871 ER con dado UM è ampiamente utilizzato nelle operazioni di lavorazione CNC dove precisione e affidabilità sono essenziali.

Il portautensili BT-ER è un portautensili comunemente utilizzato nella lavorazione meccanica. È composto da un corpo portautensili e da una pinza ER. Viene utilizzato principalmente per bloccare e fissare utensili da taglio a gambo cilindrico come punte da trapano e frese.

1. Diverse specifiche: ER11, ER16, ER20, ER25, ER32, ER40.

2. Facile da usare.

3. Ampia applicabilità.

Acquista DIN 69871 ER Collet Chuck with UM Nut 



Disegno tecnico del mandrino a pinza DIN 69871 ER con dado UM

Mandrino a pinza ER

Pinza e taglio

Carburazione e tempra

Struttura del prodotto

Portautensili Sk BRIGHT-TOOLS

Pinza e taglio portautensili Sk40

Carburazione e tempra del portautensili Sk30

Struttura del prodotto del portautensili Sk50

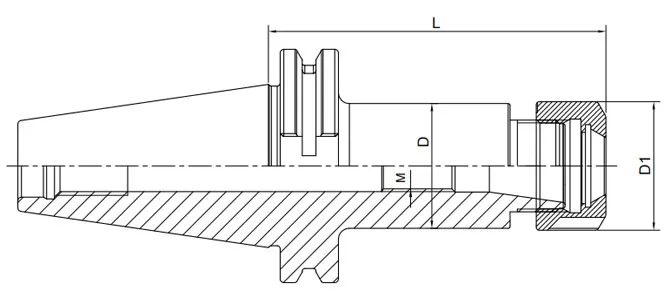

SPECIFICHE DEL MANDRINO A PINZA DIN 69871 ER CON DADO UM

Misurare	D	D1	L	M	Capacità
SK30-ER16UM-70	28	32	70	M10	1-10
SK30-ER20UM-70	32	35	70	M14*1.5	1-13
SK30-ER25-70	32	42	70	M18*1.5	2-16
SK30-ER32-70	40	50	70	M22*1.5	2-20
SK30-ER40-70	43	63	70	M18*1.5	3-26
SK30-ER16UM-100	28	32	100	M10	1-10
SK30-ER20UM-100	32	35	100	M14*1.5	1-13
SK30-ER25-100	32	42	100	M18*1.5	2-16
SK30-ER32-100	40	50	100	M22*1.5	2-20

SK40-ER16UM-63	28	32	63	M10	1-10
SK40-ER20UM-70	34	35	70	M14*1.5	1-13
SK40-ER25-70	42	42	70	M18*1.5	2-16
SK40-ER32-70	40	50	70	M22*1.5	2-20
SK40-ER40-80	50	63	80	M28*1.5	3-26
SK40-ER16UM-100	28	32	100	M10	1-10
SK40-ER20UM-100	34	35	100	M14*1.5	1-13
SK40-ER25-100	42	42	100	M18*1.5	2-16
SK40-ER32-100	50	50	100	M22*1.5	2-20
SK40-ER40-100	50	63	100	M28*1.5	3-26
SK40-ER40-120	50	63	120	M28*1.5	3-26
SK40-ER16UM-160	28	32	160	M10	1-10
SK40-ER20UM-160	34	35	160	M14*1.5	1-13
SK40-ER25-160	42	42	160	M18*1.5	2-16
SK40-ER32-160	50	50	160	M22*1.5	2-20
SK40-ER40-160	50	63	160	M28*1.5	3-26
SK40-ER16UM-200	28	32	200	M10	1-10
SK40-ER20UM-200	34	35	200	M14*1.5	1-13
SK40-ER25-200	42	42	200	M18*1.5	2-16
SK40-ER32-200	50	50	200	M22*1.5	2-20
SK40-ER40-200	50	63	200	M28*1.5	3-26

SK50-ER16UM-70	28	32	70	M10	1-10
SK50-ER20UM-70	34	35	70	M14*1.5	1-13
SK50-ER25-60	42	42	60	M18*1.5	2-16
SK50-ER32-70	50	50	70	M22*1.5	2-20
SK50-ER40-80	63	63	80	M28*1.5	3-26
SK50-ER50-100	64	78	100	M36*1.5	6-34

SK50-ER16UM-100	28	32	100	M10	1-10
SK50-ER20UM-100	34	35	100	M14*1.5	1-13
SK50-ER25-100	42	42	100	M18*1.5	2-16
SK50-ER32-100	50	50	100	M22*1.5	2-20
SK50-ER40-100	63	63	100	M28*1.5	3-26

SK50-ER16UM-160	28	32	160	M10	1-10
SK50-ER20UM-160	34	35	160	M14*1.5	1-13
SK50-ER25-160	42	42	160	M18*1.5	2-16
SK50-ER32-160	50	50	160	M22*1.5	2-20
SK50-ER40-160	63	63	160	M28*1.5	3-26

SK50-ER16UM-200	28	32	200	M10	1-10
SK50-ER20UM-200	34	35	200	M14*1.5	1-13
SK50-ER25-200	42	42	200	M18*1.5	2-16
SK50-ER32-200	50	50	200	M22*1.5	2-20
SK50-ER40-200	63	63	200	M28*1.5	3-26

SK60-ER32-100	50	50	100	M22*1.5	2-20
SK60-ER40-100	63	63	100	M28*1.5	3-26
SK60-ER50-100	64	78	100	M36*1.5	6-34

SK60-ER32-160	50	50	160	M22*1.5	2-20
SK60-ER40-160	63	63	160	M28*1.5	3-26
SK60-ER50-160	64	78	160	M36*1.5	6-34
