Nella lavorazione CNC ad alta velocità, la scelta del portautensili giusto è fondamentale per ottenere precisione, stabilità e ripetibilità. Tra i sistemi più avanzati c'è il portautensili HSK (Hollow Shank Taper), uno standard sviluppato in Germania per soddisfare le esigenze delle moderne macchine CNC. Tuttavia, i portautensili HSK sono disponibili in diverse tipologie, tra cui HSK-A, HSK-B, HSK-C, HSK-D, HSK-E e HSK-F, e comprenderne le differenze è essenziale per ottimizzare la propria applicazione.
In questa guida, ti illustreremo come identificare i diversi tipi di portautensili HSK, le loro principali applicazioni e come Bright-tools, un produttore di precisione con oltre 20 anni di esperienza, può aiutarti a trovare la soluzione perfetta per la tua configurazione CNC.

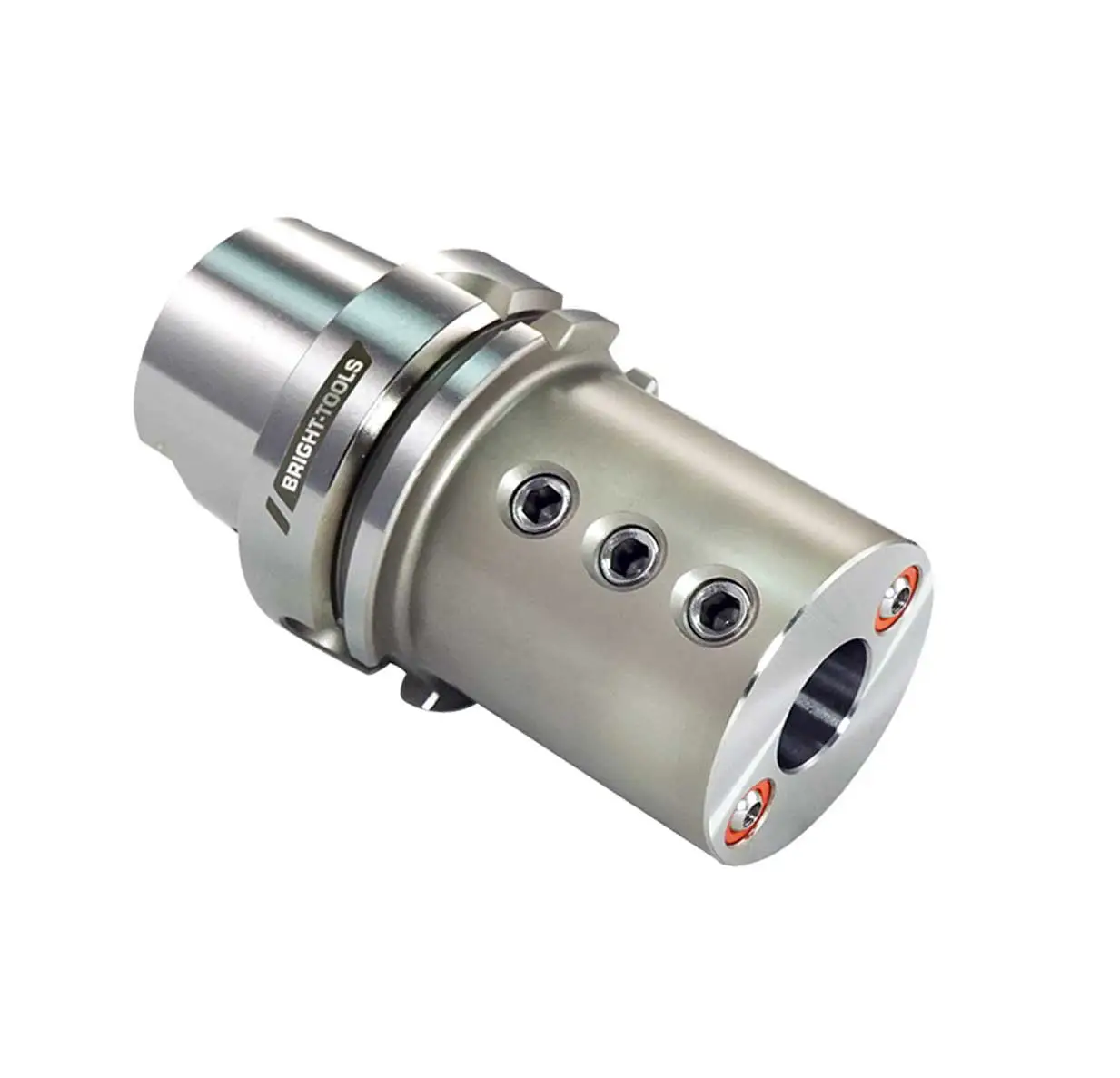

Il portautensili HSK (Hohlschaftkegel) è un sistema ad alte prestazioni progettato per lavorazioni ad alta velocità e alta precisione. A differenza dei tradizionali portautensili con cono 7:24,Portautensili HSKOffriamo un doppio contatto, sia conico che frontale, che garantisce maggiore rigidità, minore eccentricità e prestazioni eccellenti ad alti regimi di rotazione.
Struttura a gambo cavo per ridurre il peso.
Conicità più corta (rapporto 1:10) per un migliore equilibrio alle alte velocità.
Serraggio a doppio contatto (flangia + cono)
Elevata ripetibilità e precisione assiale
Velocità fino a 40.000 giri al minuto
BRIGHT-TOOLS produce portautensili HSK conformi agli standard DIN 69893, inclusi i tipi A, E e F, ampiamente utilizzati nei settori aerospaziale, della costruzione di stampi e della fresatura ad alta velocità.
I portautensili HSK sono classificati in tipi dalla A alla F, ognuno progettato per macchine e applicazioni diverse. Le differenze risiedono principalmente nei meccanismi di serraggio, nel design delle flange e negli ambienti di utilizzo.
Ecco una breve tabella riassuntiva prima di analizzare ciascuna tipologia:
| Tipo HSK | Focus sull'applicazione | Stile di serraggio | Opzioni del liquido di raffreddamento | Casi d'uso comuni |
|---|---|---|---|---|
| HSK-A | CNC ad alta velocità generale | Timone automatico | Utensile passante e flangia | Centri di lavoro, fresatura |
| HSK-B | Lavorazione pesante | Ritenzione migliorata | Liquido di raffreddamento interno | Taglio ad alta coppia |
| HSK-C | Cambio utensile manuale | Serraggio manuale | Solo flangia | Torni, macchine più semplici |
| HSK-D | Cambio manuale leggero | Manual clamping | Nessuno | Mandrini compatti a bassa velocità |
| HSK-E | Precisione ad altissima velocità | Automatico, a bassa massa | Attraverso lo strumento | Microlavorazione, fresatura di stampi |
| HSK-F | Gamma intermedia tra A ed E | Automatic drawbar | Through-tool | Lavorazione generale ad alta velocità |
Portautensili HSK-ASono il tipo più comunemente utilizzato nei centri di fresatura CNC. Sono progettati per sistemi di cambio utensile automatico e offrono sia contatto conico che frontale, garantendo un'eccezionale rigidità.
Elevata precisione e ripetibilità
Adatto per mandrini ad alta velocità fino a 25.000 giri/minuto
Bilanciato per applicazioni dinamiche
Bright-tools offre portautensili della serie HSK-A nelle misure da A40 ad A100, progettati con tolleranze ristrette (≤ 0,003 mm) e bilanciamento ad alta velocità di serie.
ILHSK-EQuesto tipo di macchina è progettato per lavorazioni ad altissima velocità, spesso superiori a 40.000 giri/minuto. La sua struttura più leggera lo rende ideale per operazioni delicate che richiedono vibrazioni minime.
Finitura di stampi e matrici
Incisione di alta precisione
Fresatura di componenti aerospaziali
Bright-tools produce portautensili HSK-E utilizzando acciaio legato di alta qualità con bilanciamento dinamico ottimizzato, adatti per i settori in cui la precisione a livello di micron è fondamentale.
I portautensili HSK-F combinano le caratteristiche dei tipi HSK-A e HSK-E. Sono leggermente più compatti degli HSK-A e adatti a velocità fino a 30.000 giri/min. Gli HSK-F vengono spesso scelti per la fresatura ad alta velocità di uso generale, dove sono necessarie sia resistenza che velocità.
HSK-B: Progettato per tagli gravosi. Questi portautensili hanno un innesto più profondo e una trasmissione di coppia maggiore, utilizzati in applicazioni di asportazione di grandi quantità di metallo.
HSK-C e D: Si tratta di portautensili a cambio manuale, tipicamente utilizzati su torni o sistemi CNC più datati. Sono convenienti per operazioni a bassa velocità e bassa frequenza.
Sebbene Bright-tools si concentri principalmente su soluzioni di lavorazione ad alta velocità come HSK-A e HSK-E, offre anche servizi di personalizzazione qualora siano necessarie configurazioni speciali come HSK-C o HSK-B.
Quando si sceglie un portautensili HSK, è necessario considerare quanto segue:
La tua macchina CNC supporta la conicità HSK-A, E o F?
Consultare i manuali della macchina o rivolgersi al fornitore.
Per fresatura e incisione di precisione, scegli HSK-E.
Per prestazioni equilibrate in un lavoro generale ad alta velocità, scegli HSK-F.
Per le operazioni CNC standard, HSK-A è la scelta più sicura.
HSK-A: fino a 25.000 giri/minuto
HSK-E: fino a 40.000 giri/minuto
HSK-F: fino a 30.000 giri/minuto
Automatico: HSK-A, E, F
Manuale: HSK-C, D
BRIGHT-TOOLS è uno dei principali produttori cinesi di portautensili HSK, con una presenza globale che serve clienti in Europa, Nord America e Sud-est asiatico. Ecco cosa li distingue:
Oltre 20 anni di esperienza nella produzione di portautensili
I prodotti sono conformi aDIN 69893standard
Controllo qualità avanzato con CMM ZEISS, bilanciamento dinamico e test di concentricità
Portautensili HSK bilanciati disponibili in G2.5 a 25.000 giri/min o superiore
Disponibili design personalizzati e servizi di private label.
Tutti i portautensili HSK di Bright-tools sono realizzati in acciaio legato di alta qualità, con trattamenti di indurimento superficiale e rettifica di precisione per ottenere una concentricità ≤0,003 mm.
Identificare il portautensili HSK più adatto non significa solo abbinare i coni, ma anche comprendere le capacità della propria macchina, le esigenze dell'applicazione e le caratteristiche prestazionali di ogni variante HSK.
Che lavoriate nel settore aerospaziale, nella lavorazione di stampi o nella produzione CNC ad alto volume, Bright-tools offre la competenza e la qualità dei prodotti di cui avete bisogno per rimanere competitivi. Scoprite la gamma completa di portautensili HSK suwww.bright-tools.come contattaci per una soluzione su misura per la tua configurazione di lavorazione.
