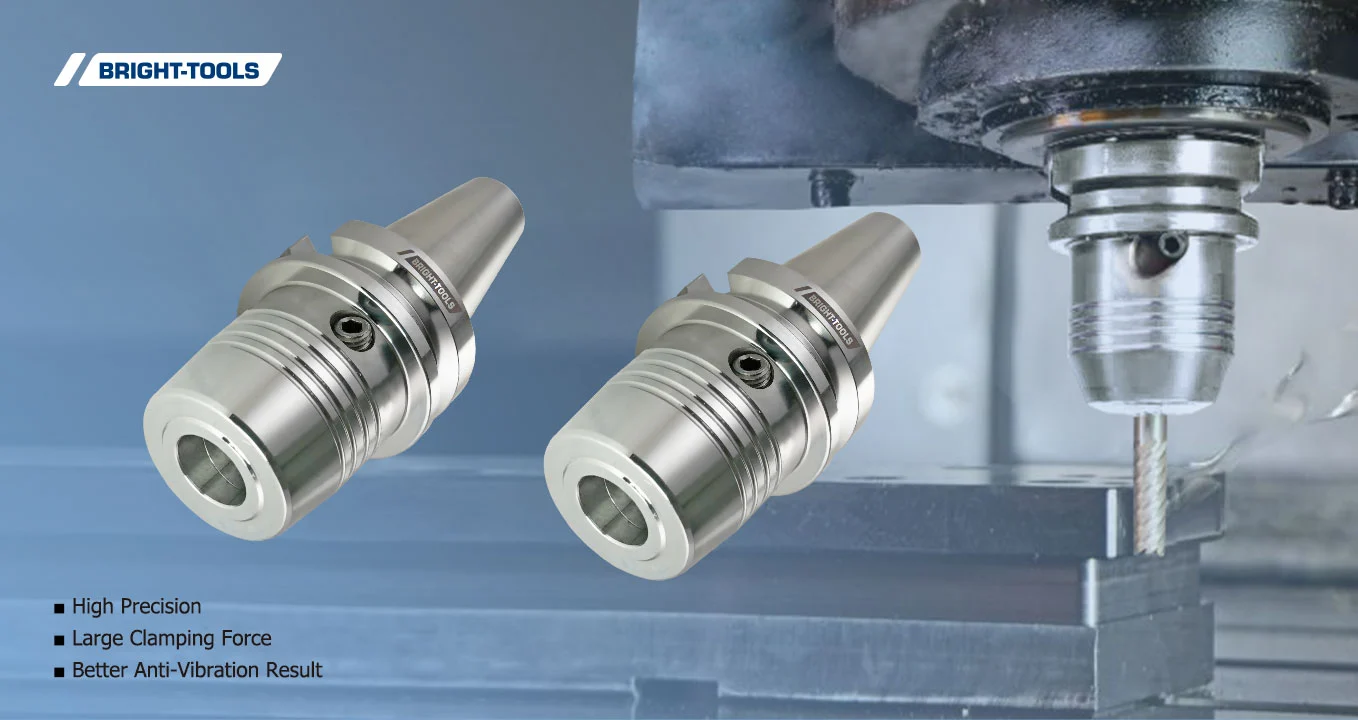

Il supporto idraulico è un portautensili ampiamente utilizzato. A differenza dei sistemi di portautensili tradizionali, questo portautensili richiede una sola vite di bloccaggio da serrare. Quando il bullone è serrato, spinge la guarnizione del pistone, generando la pressione dell'olio idraulico all'interno del portautensili. Questa pressione viene trasportata uniformemente dalla direzione circonferenziale al manicotto di espansione in acciaio, che poi blocca lo strumento.
Il supporto idraulico funziona utilizzando due cilindri concentrici di un albero di espansione dell'aria, sigillando entrambe le estremità per formare una cavità cilindrica. Uno dei cilindri viene riempito con olio idraulico e soggetto a una specifica pressione. Questa pressione è uniformemente trasportata ad ogni parte della camera dell'olio. La parete esterna di questi due cilindri concentrici è abbastanza sottile e si espande verso l'esterno quando è soggetto a pressione. Questa deformazione della parete sottile consente sia il foro interno che il bloccaggio dell'espansione del diametro esterno. La parete sottile resiste uniformemente alla pressione dell'olio in ogni punto, fornendo un'elevata precisione di bloccaggio per il foro interno e il diametro esterno delle parti. Il supporto idraulico è sviluppato in base a questo principio ed è stato applicato con successo nelle industrie di lavorazione CNC.
Il supporto idraulico controlla gli errori di runout radiale e la precisione di ripetizione al di sotto di 3um, offre una precisione rotazionale di serraggio estremamente elevata, migliora le condizioni di taglio e riduce l'usura degli utensili.
Nei processi di perforazione e alesatura, migliora In modo significativo la precisione dimensionale del foro e previene efficacemente la rottura dello strumento, riducendo l'usura dello strumento.
L'olio idraulico all'interno del supporto idraulico aumenta anche lo smorzamento strutturale, fornendo eccellenti prestazioni di smorzamento e riducendo le vibrazioni durante i processi di taglio. Questo migliora la qualità della superficie del pezzo, estende la durata dello strumento di oltre il 30%, riduce i costi di produzione e consente di risparmiare tempo di cambio utensile.
È facile e flessibile da usare, con elevata efficienza di elaborazione. Non richiede apparecchiature periferiche costose e complesse, riducendo i costi delle apparecchiature.
Comodo carico e scarico, che richiede solo una vite di bloccaggio per il serraggio, rendendo l'operazione molto semplice.
Quando si blocca il supporto idraulico, si prega di bloccare completamente la vite. In ogni caso, non bloccare la vite vuota senza inserire uno strumento. (Quando si blocca manualmente la vite, la blocca fino a quando la vite si ferma naturalmente. A questo punto, la forza di bloccaggio del supporto idraulico è ottimale. Le viti di bloccaggio vuote possono creare problemi come il guasto dell'inserimento dello strumento, la perdita di olio del portautensili e la precisione ridotta.)
Durante l'installazione dello strumento, inserire lo strumento saldamente nella parte inferiore del supporto idraulico. Se non è possibile adattarsi saldamente a causa di diverse profondità di lavorazione, utilizzare una pinza idraulica. Senza utilizzare una pinza, non supera la distanza inferiore di 8MM del diametro interno del portautensili. (La distanza di oltre 8MM può portare al restringimento e alla deformazione del diametro interno del portautensili.)
Quando si inserisce l'utensile da taglio, si prega di rimuovere prima l'umidità e l'olio dal diametro interno del portautensili e l'utensile da taglio. (I contaminanti liquidi possono far cadere lo strumento durante l'elaborazione.)
È possibile allentare le viti sigillate sul supporto idraulico. (Allentare le viti sigillate causerà perdite d'olio e rendere il portautensili non utilizzabile.) Se le viti del portautensili sono danneggiate o non c' è pressione idraulica durante il funzionamento, non smontare o inserire altri oggetti estranei da solo. Contatta immediatamente il luogo di acquisto. Il supporto idraulico è adatto per utensili ad alta precisione come frese, trapani e alesatori.
