Differenza tra portautensili BT e portautensili SK

Table of Content [Hide]

Il portautensili BT e il portautensili SK hanno profonde differenze in diversi aspetti. Di seguito è una descrizione dettagliata di tali differenze.

Standard e origine

Supporto BT: BT è uno standard giapponese, in particolare un tipo di MAS BT (standard giapponese).
Portautensili SK: SK è uno standard tedesco, in genere classificato secondo DIN 69871 (standard tedesco). In ogni caso, ci sono anche richieste che il portautensili SK è una versione ad alta velocità del supporto BT.

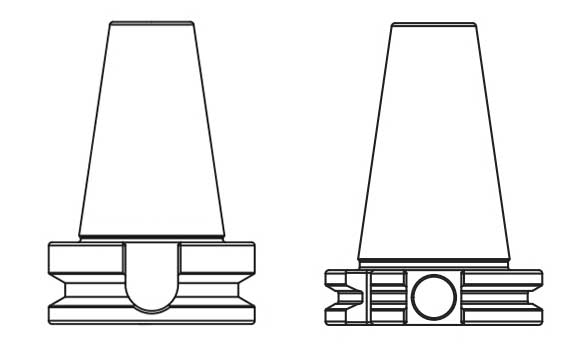

Flangia: lo spessore della flangia del supporto BT è abbastanza grande, un design che migliora la stabilità e la rigidità del supporto durante la rotazione ad alta velocità. In contrasto, lo spessore della flangia del portautensili SK è leggermente inferiore, ma soddisfa ancora la maggior parte dei requisiti di lavorazione.
Keyway: entrambe le chiavi del supporto BT hanno la stessa profondità e non vengono fresate. Questo design aiuta a ridurre le vibrazioni e il rumore durante il taglio, migliorare la stabilità del bloccaggio. In fondo, le due chiavi del portautensili SK hanno diverse profondità e sono fresate attraverso, il che aumenta la flessibilità della sua installazione in una parte.

Conico: sia il supporto BT che il portautensili SK hanno un conico 7:24, che è una caratteristica strutturale tra i due. Quando si cambiano manualmente gli strumenti senza l'uso di un braccio robotico, il supporto BT e il portautensili SK sono comunemente intercambiabili, fino a quando il tornio corrispondente viene cambiato.
Metodo di posizionamento: anche se gli nastratori sono gli stessi, ci possono essere differenze nei metodi di posizionamento dei due supporti. Il supporto BT si basa principalmente sulla precisione della superficie conica e dell'interfaccia del mandrino per il posizionamento, mentre il portautensili SK può utilizzare un meccanismo di posizionamento più complesso per garantire una maggiore precisione e stabilità della lavorazione.

Supporto BT: grazie alla sua flangia più spessa e al meccanismo di bloccaggio, il supporto BT offre in genere una maggiore forza di serraggio e stabilità, adattandola a un taglio pesante e una lavorazione ruvida. In ogni caso, quando le velocità del mandrino raggiungono livelli elevati (ad es. Come risultato, non viene utilizzato in generale per il taglio ad alta velocità.
Portautensili SK: il portautensili SK offre un'elevata rigidità e precisione, lo rende ideale per esigenze di lavorazione ad alta velocità e alta precisione. Il suo design mette in evidenza la stabilità e la praticità, consente di mantenere la precisione della lavorazione per periodi estesi. Le prestazioni ad alta velocità del portautensili SK lo rendono una scelta ideale per il taglio ad alta velocità.
